Какво е OrthoGen®?

OrthoGen®, разработен от 3DS Net Inc., е специализирано приложение (ObjectARX), което автоматизира анотирането на ортографски чертежи чрез използване на собствени алгоритми за прецизно позициониране на означения и размерни линии.
Чрез минимизиране на ръчната работа, OrthoGen значително подобрява качеството на ортографските чертежи и намалява времето за тяхното създаване с над 50%.
Генерираните анотации са напълно съгласувани с модела и могат да се актуализират автоматично при промени в него.
Със своите разширени възможности, OrthoGen предоставя ефективно и надеждно решение за създаване на точна и последователна проектна документация.

ПРЕГЛЕД

Защо да използвате OrthoGen®?

OrthoGen се използва повече от двадесет и седем години за автоматизиране на анотации и размерни означения в стотици хиляди ортографски чертежи.
Намалява времето и разходите за изготвяне на чертежи с над 50%.
Лесен и бърз за използване интерфейс.
Автоматично актуализира чертежите спрямо последното състояние на модела.
Запазва направените ръчни корекции на означенията.
Включва над 50 стила на изгледи за чертежи.

Позволява персонализиране на стиловете според изискванията на клиента.
Подобрява потока на информация в проекта.
Позволява създаване на „As-Designed“ документация още преди строителството, което намалява броя на запитванията (RFI) и споровете с изпълнителите.
Поддържа създаване, актуализиране и публикуване на чертежи още в ранните етапи на проекта, както и осигурява детайлна документация през целия процес на проектиране (статус на модела, планиране, разположение, напрегателен анализ, технологични процеси, изолации, покрития и др.).

Кой използва OrthoGen®?

OrthoGen е софтуерен инструмент, широко използван от специалисти в областта на инженерството, архитектурата и строителството. Той е предназначен за създаване на 2D ортографски чертежи от 3D модели, което го прави ценен инструмент за инженери, проектанти и архитекти, които работят с 3D модели и трябва да създават техническа документация за производство, монтаж или строителство.

OrthoGen се използва в различни индустрии, включително:

Проектиране (Drafting): Проектантите, които създават детайлни технически чертежи, използват OrthoGen за генериране на 2D документация от 3D модели. Това включва чертежи за производство, монтаж и сглобяване в индустрии като машиностроене, производство и индустриално изграждане.
Инженерство: Инженерите използват OrthoGen за създаване на 2D ортографски чертежи от 3D модели в различни дисциплини – конструктивно, машинно и електроинженерство. Чертежите се използват за проектиране и детайлизиране на конструкции, тръбопроводни системи и други инженерни системи.
Архитектура: Архитектите използват OrthoGen за създаване на планове, фасади, разрези и други строителни чертежи от 3D архитектурни модели. Тези чертежи се използват за комуникация с клиенти, изпълнители и други участници в проекта, както и за издаване на разрешения за строеж.
Строителство: Строителните специалисти – изпълнители и подизпълнители – използват OrthoGen за генериране на 2D чертежи от 3D модели, които подпомагат планирането, координацията и изпълнението на строителните дейности.

В обобщение, OrthoGen е широко използван инструмент от специалисти в архитектурата, инженерството и строителството за създаване на точна 2D техническа документация от 3D модели, подпомагаща процесите на проектиране, производство и изграждане.

Обслужвани индустрии

A refinery with large stainless steel storage tanks during sunset, showcasing industrial infrastructure. — **Нефт и газ**

Aerial shot of a power plant with storage tanks in lush Banten, Indonesia offers an impressive scale. — **Петрохимическа индустрия**

A person blends essential oils in glass bottles for aromatherapy indoors. — **Химическа индустрия**

Close-up of various pills in blister packs showcasing medical and healthcare themes. — **Фармацевтична индустрия**

Close-up of a wheat field under a bright summer sky, perfect for agriculture and landscape themes. — **Хранително-вкусова промишленост**

Three clear plastic bottles filled with water, standing side by side. — **Воден сектор**

View of a power plant with smoke emissions under a cloudy sky, depicting industrial energy production. — **Енергетика (ядрена и неядрена)**

An excavator working in an open pit mine surrounded by sandy terrain and clear sky. — **Минна индустрия**

Detailed view of components on a computer motherboard, showcasing technology and circuitry. — **Полупроводникова индустрия**

Stunning sunset view of cargo ships and cranes at the Port of Hamburg, epitomizing global trade and logistics. — **Морска индустрия**

A majestic transmission tower stands tall against a cloudy blue sky, showcasing modern electric infrastructure. — **инсталации**

View of industrial cooling towers and a bridge over water, showcasing energy infrastructure. — **Инфраструктура / AEC / BIM**

Изтегли брошура Заяви демонстрация Заяви пробна версия

ПРЕДИМСТВА на OrthoGen®

Работи директно с DWG файлове в AutoCAD или BricsCAD.
Елиминира повтарящото се ръчно означаване и оразмеряване на елементите.
Намалява грешките при чертане и времето за проверка.
Спестява време при анотиране и позволява фокус върху проектирането.
Осигурява безпроблемно прилагане на CAD стандартите на клиента и гарантира последователно създаване на ортографски чертежи.
Автоматизира повтарящите се задачи, подобрявайки ефективността и качеството на работа.
Позволява икономично създаване на допълнителни детайли и разрези, които пълноценно отразяват проектния замисъл (Design Intent).

Функционалности

Динамично актуализиране на моделите.
Маркиране и редакционни бележки (markup и redlining).
Реалистична визуализация.
Разходки в модела (walkthrough) и анимации.
Бързо и точно обновяване на изгледи за всички дисциплини, като OrthoGen актуализира чертежите в рамките на секунди.

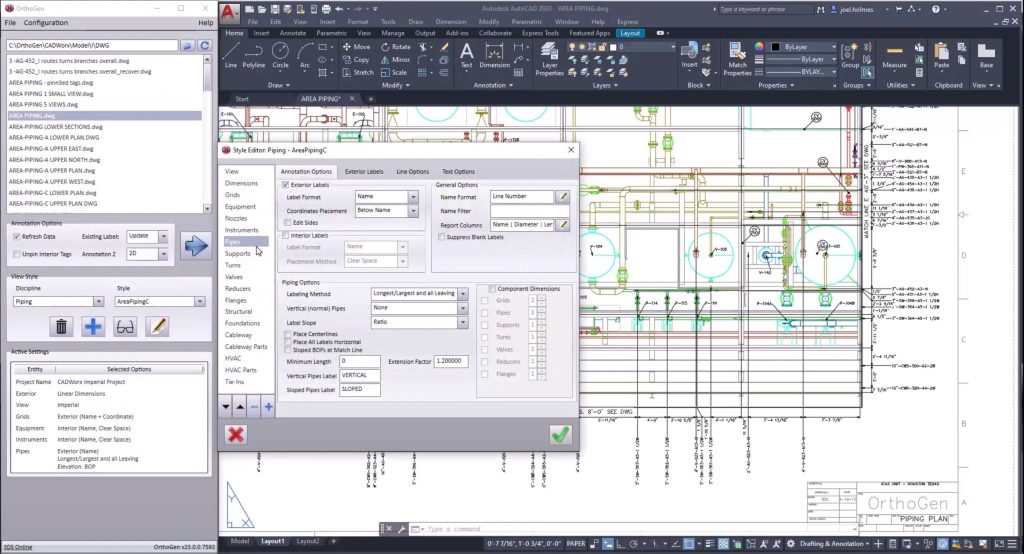

Автоматично прилагане на детайлни анотации и размерни линии към цели изгледи (viewports).
Поддръжка на множество изгледи в един чертежен лист, с възможност за използване на различни стилове за всеки изглед.

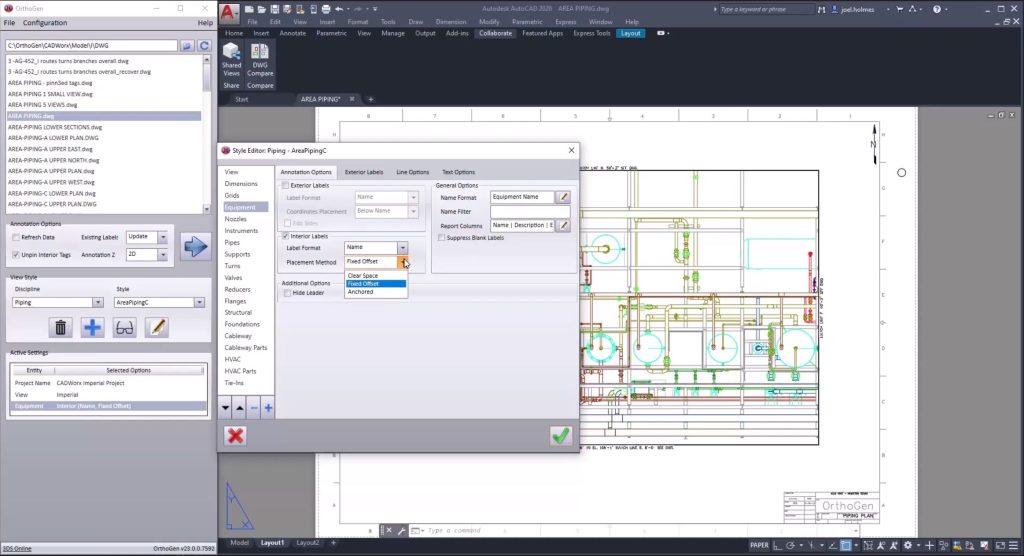

Интелигентно позициониране на означенията в свободни зони (Clear Space), така че да не припокриват графиката на чертежа.

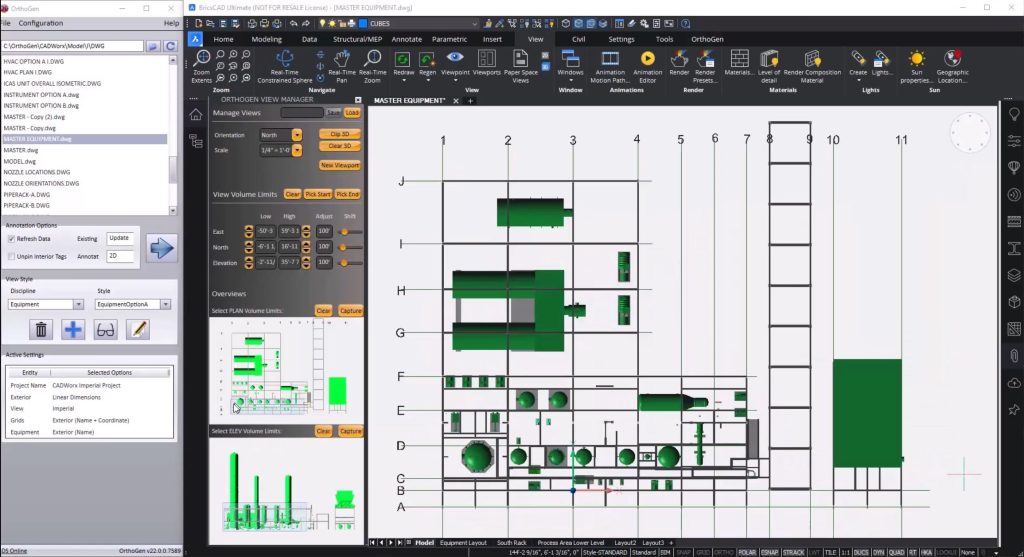

Автоматично анотиране на граници и ориентация на изгледите.
Поддръжка на потребителски координатни системи (UCS).
Възможност за позициониране на обекти чрез координати и/или размери.

Автоматично оразмеряване (верижни размери, групирани размери и координатни размери) между оборудване/тръбопроводи и стоманени конструкции или осови мрежи (grid).

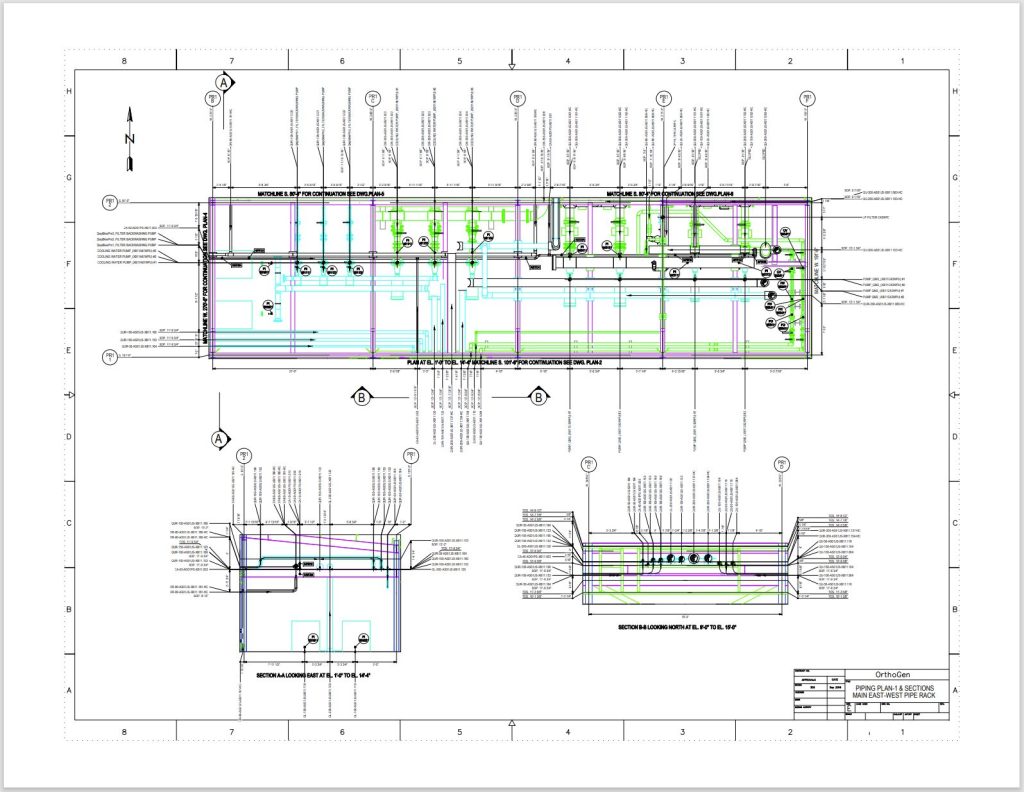

Автоматично означаване на нива и оси – BOP (Bottom of Pipe), TOP (Top of Pipe), CL (Center Line), INV (Invert), TOS (Top of Steel).
Представяне на наклонени тръбопроводи чрез съотношение, ъгъл или процентен наклон, с възможност за автоматично означаване на BOP в точките на пресичане с осови линии (match lines).

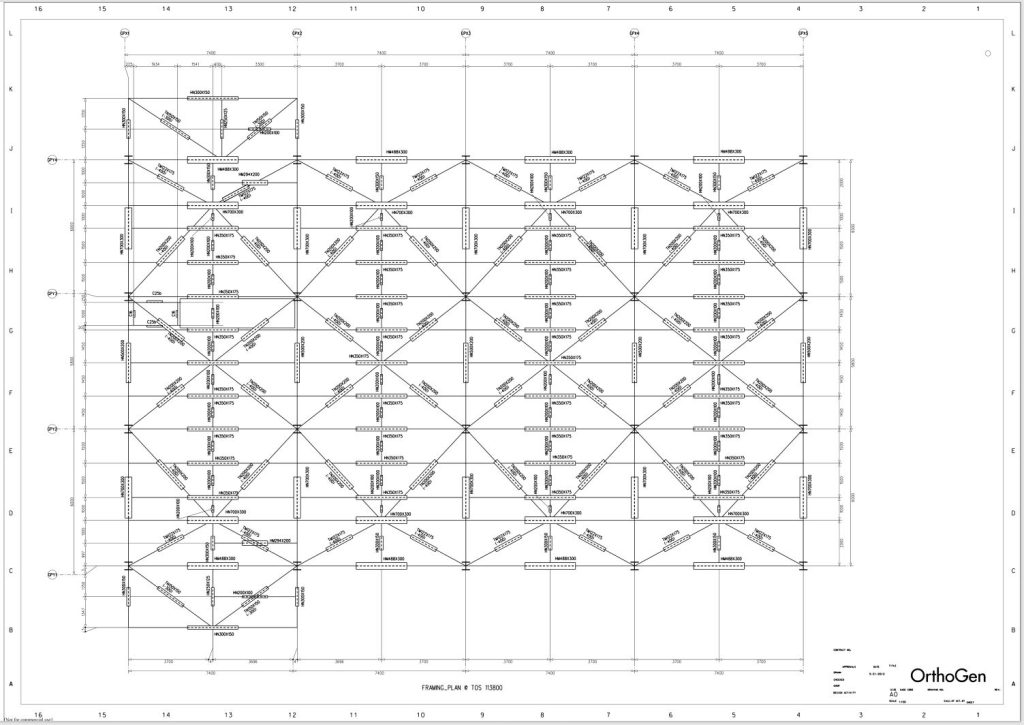

Автоматично означаване на осови мрежи и оразмеряване към тях в планове и фасади.

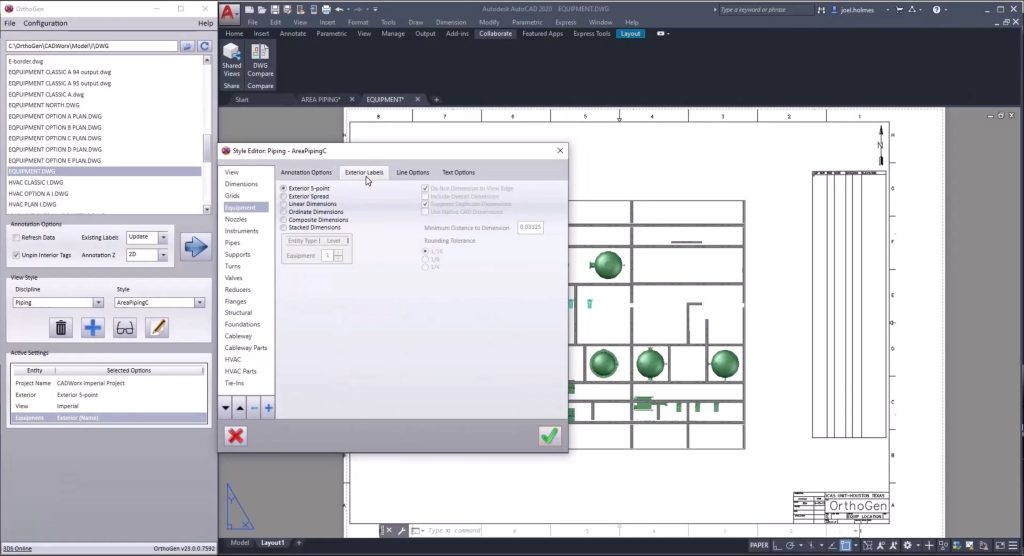

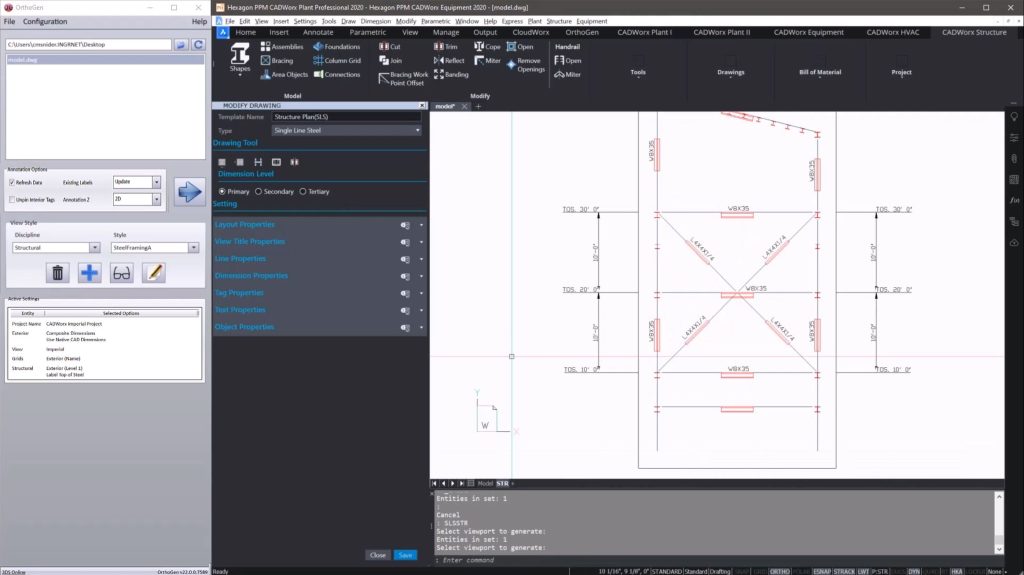

Интеграция с конструктивни модели от CADWorx Structure Professional , включително осови мрежи (grids).

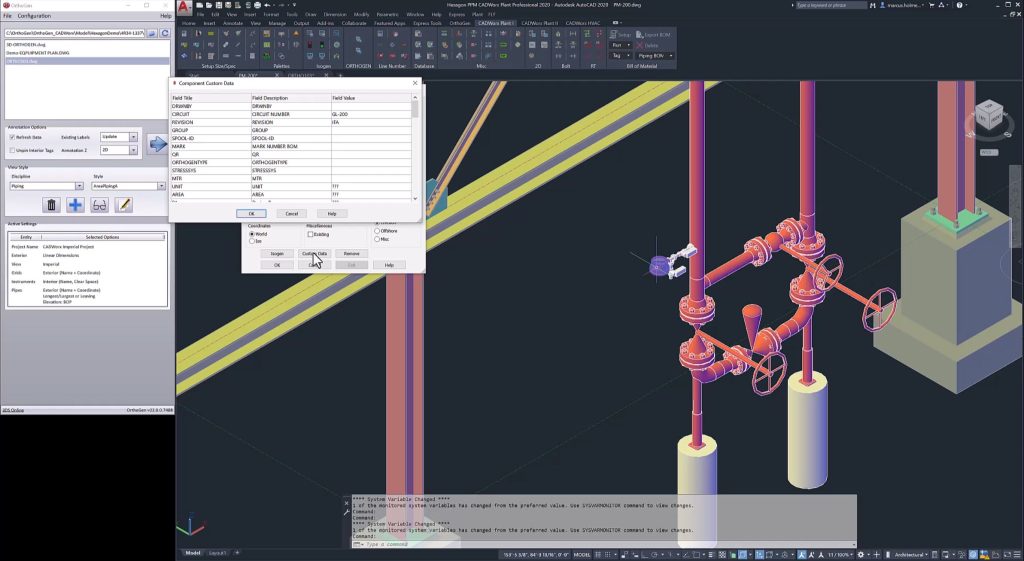

Гъвкаво дефиниране на „ниво на детайлност“ (Level of Detail) при означаване на тръбопроводи, за контрол върху плътността на анотациите.
Запазване на ръчно преместени означения при последващи актуализации на чертежите.

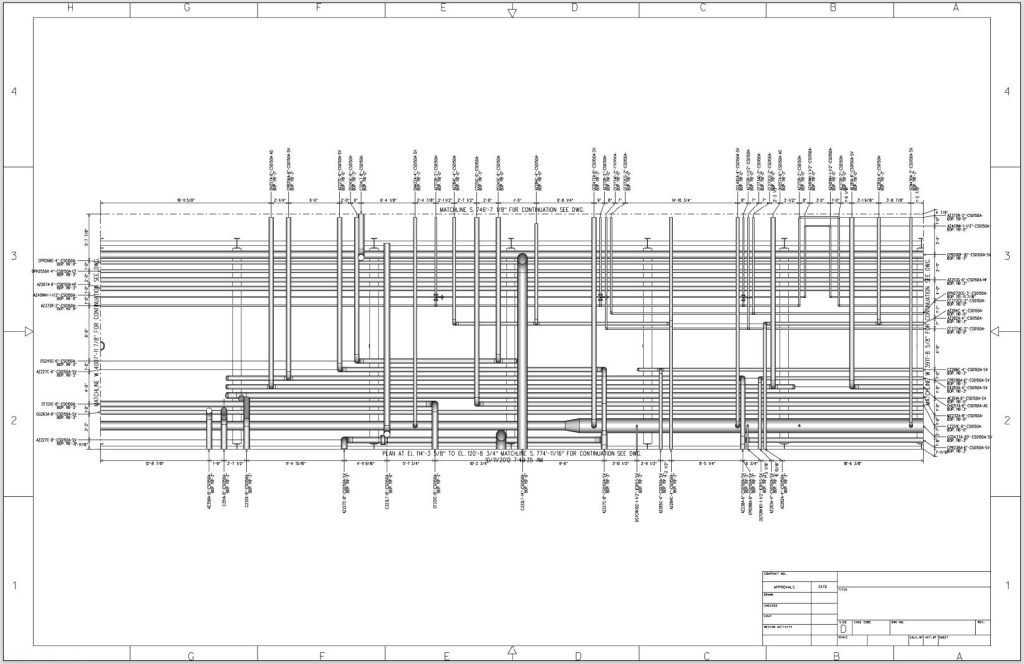

Автоматизирано означаване на дюзи на оборудване, тяхната позиция и ориентация, както и генериране на общи изгледи (GA) за оборудване, тръбопроводи, тръбни естакади, подземни тръбопроводи, инструментални позиции, кабелни скари и HVAC системи.
